一、所属技术领域
本实用新型涉及干式单片电磁制动器的制动盘。
二、背景技术
干式单片电磁制动器广泛应用于机床、纺织机械、轻工机械等机械领域中。现有的干式单片电磁制动器通常由制动盘和吸盘组成，在吸盘上装有摩擦片，其内装有线圈；工作时，通过吸盘内的线圈所产生的磁力，将制动盘吸至吸盘上，制动盘与摩擦片产生摩擦，达到制动的目的。可现有的制动盘均为铸铁材料制成，其含碳量高，机械强度低，易破裂，耐磨性能差，在使用一段时间后，制动盘与摩擦片相接触的表面上就会出现沟痕，既加速了摩擦片的磨损，又降低了制动力矩；此外，单纯的铸铁制动盘，电磁感应磁场差，影响制动效果。
三、发明内容
为克服现有技术的所存在的不足之处，本实用新型提供一种耐磨性能好、使用寿命长、制动效果好的干式单片电磁制动器的制动盘。
本实用新型解决其技术问题所采用的技术方案是：采用现有的制动盘的结构，在其盘体与吸盘的摩擦片相接触的摩擦面上设有喷钼层，以提高其耐磨性能和使用寿命。
上述喷钼层以0.1-0.2毫米为宜。
制动盘的盘体由不含碳的电工纯铁制成，以提高其电磁感应性能和制动效果。
的摩擦面上增设了喷钼层，因而提高了其耐磨性能和使用寿命，并用电工纯铁制成盘体，提高了电磁性能和制动效果，且采用现有的制动盘结构和尺寸，因而置换方便，通用性强。
四、附图说明

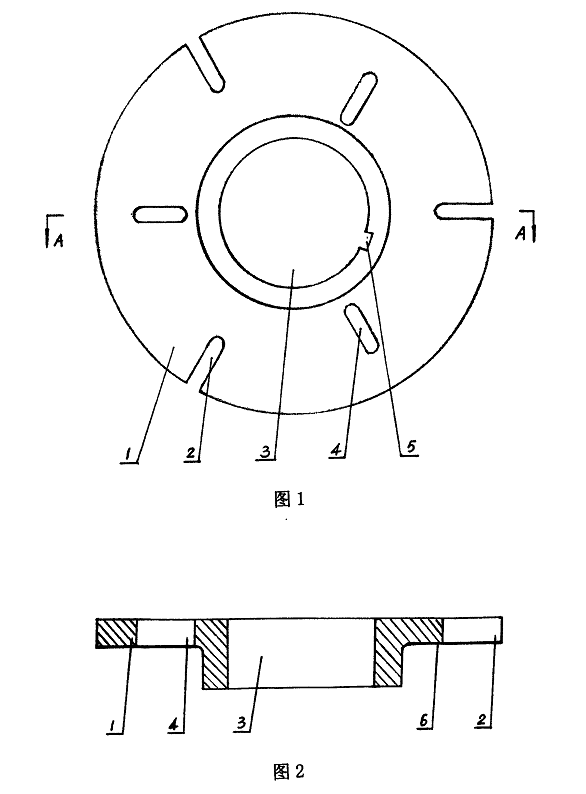

图1为本实用新型实施例的结构示意图；
图2为图1的A-A剖视图。
五、具体实施方式
下面结合附图和实施例对本实用新型作进一步详述。
由DT4A型电工纯铁制成的盘体1的中部设有轴孔3，轴孔3上还设有键槽5，在盘体1上均匀地设有三只闭口的除尘散热孔4，盘体1的周边均匀地设有三只开口的除尘散热孔2。在盘体1与吸盘的摩擦片相接触的摩擦面上设有0.15毫米的喷钼层6，以提高其耐磨性能和使用寿命。
说明附图
