一、技术领域
本实用新型涉及一种制动装置，一种电磁制动装置，特别是一种硬硬释放交流电磁失电制动器。
二、背景技术
中国专利局1996年12月25日授权公告了一种“能软、硬释放解除制动的电磁失电制动器”实用新型专利，该实用新型专利的技术方案的主要技术特征是在磁轭背面增设一琵琶状释放板，由两螺钉穿过释放板、磁轭与衔铁上两螺孔连接，所述的琵琶状释放板端部弯曲延伸至磁轭的外圆处设有螺孔，孔内装有调节螺钉，钢珠在斜槽内上下滑动，通过释放板带动衔铁左右移动，从而实现手动释放。该实用新型存在以下几点不足：1、硬释放时释放板必须倾斜一定的角度，易造成螺钉弯曲而失效；2、磁轭材质很软，钢珠在斜槽内滑动易造成磨损，以致手动释放失效；3、硬释放必须借助六角扳手。
三、发明内容
本实用所要解决的技术问题是：手动硬释放易失效的技术难题。
本实用新型解决上述技术问题的技术解决方案是：
一种硬释放交流电磁失电制动器，包括失电制动装置和硬释放装置，其特征在于：磁轭的左侧设有底托，底托的中心设有一圆孔，孔内设有凹、凸楔块，螺钉依次穿越凹、凸楔块、底托、磁轭与衔铁组件连接；所述的凸形楔块的两侧分别设有硬释放螺栓和复位弹簧。
点：
1、凸形楔块作用于凹形楔块通过螺钉平行拉动衔铁组件不会造成螺钉弯曲而失效；
2、凹凸楔块与材质较软的磁轭之间无摩擦运动，硬释放工作不会导致磁轭的磨损；
3、使用寿命长；可靠性高。
四、具体实施方式
附图说明：

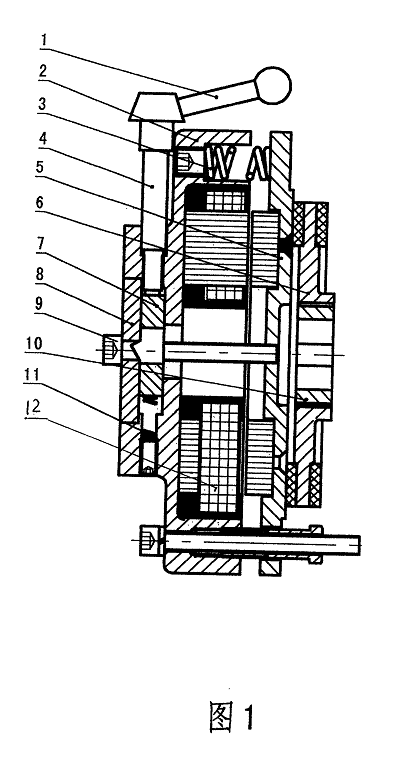

图1和图2为本实用新型的一个非限制性实施例的结构示意图，其中图1为主视图（剖视图），图2为左视图。
实施例：
由于手动硬释放用力较大，往往要借助于扳手之类的工具，手边又找不到，使用十分不便，因此本实用新型增设了一个重要附加技术特征，该特征是：硬释放螺栓4的外伸端设有旋转把手1（参见图1）。
本实用新型是用十分方便，手动硬释放时，顺时针旋转把手1，驱动硬释放螺钉4推动凸形楔块7克服复位弹簧11的弹力下移，凹形楔块8通过依次穿越凹楔形块8、凸楔形块7、底托2、磁轭12的螺钉9拉动衔铁组件5左移，从而使衔铁组件5与制动盘组件6分离，解除制动；逆时针转动手柄1，凸形楔块7在复位弹簧11和主弹簧的联合作用下复位，主弹簧3推动衔铁组件5压紧制动盘组件6，产生制动力矩，重新进入制动状态（参见图1和图2）。
法十分简单，只要将电机或其它动力设备的传动轴穿套在齿轮套10内，将整个制动器固定在电机的后端盖或动力设备的法兰上即可。
说明附图
