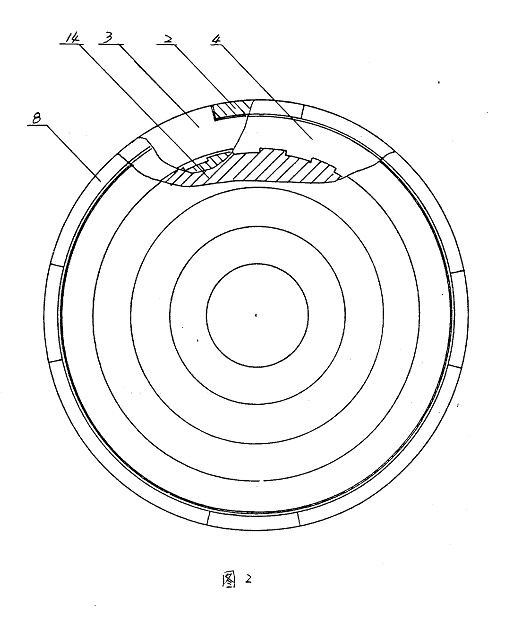

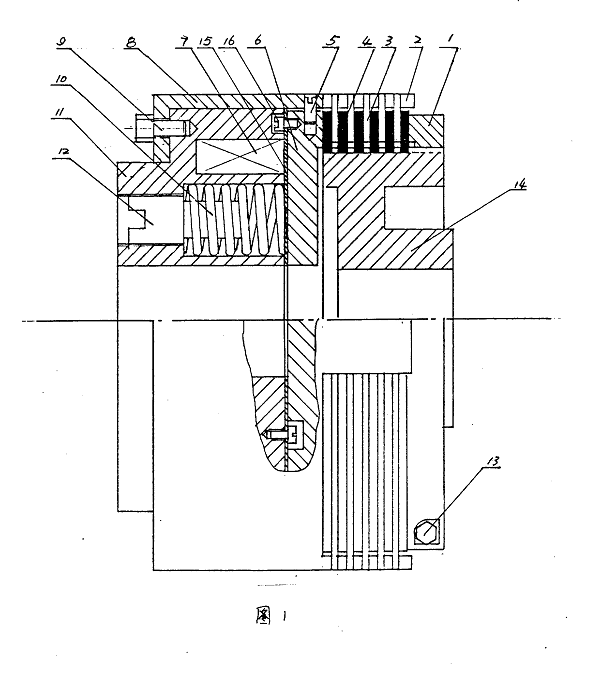

花键轮【14】的外圆上加工有花键齿，由铜基粉末压制成的动摩擦片【4】的内圆上加工有和花键轮【14】外圆上的花键齿相配合的花键槽，动摩擦片【4】内圆上的花键槽与花键轮【14】外圆上的花键齿安装固定在一起。花键轮【14】右端的花键齿上加工有螺纹，压紧螺栓【1】与花键轮【14】通过螺纹安装固定在一起，为了防止压紧螺栓的松动，在压紧螺栓【1】上还加装定位螺栓【13】。外壳【8】为圆筒状，其右端对称加工有安装定摩擦片【3】的定位爪【2】，由硬质锰钢制成的定摩擦片【3】的外圆上加工有和定位爪【2】相配合的槽，定摩擦片【3】上的槽套在外壳上的定位爪【2】上，定摩擦片【3】与动摩擦片【4】相间安装在一起。在外壳【8】和衔铁【6】上加工有安装定位孔，让装定位销【5】插在定位孔中，将衔铁【6】和外壳【8】固定在一起。
实施例：
本设计的干式多片失电式电磁制动器，其加工制作非常简单方便，整个制动器可分为固定部分和转动部分，固定部分包括磁轭、电磁线圈、制动弹簧、定摩擦片及外壳，电磁线圈及制动弹簧安装在磁轭中，磁轭及定摩擦片固定在外壳中。转动部分包括花键轮、压紧螺栓及动摩擦片，压紧螺栓及动摩擦片安装在花键轮上。在使用中，固定部分一般都和机电设备的机座或电机外壳固定在一起，转动部分则和传动轴固定在一起，当电机通电转动的同时电磁线圈通电产生磁场和衔铁形成磁回路，吸合衔铁释放摩擦片，使转动轴转动工作。当机电设备在正常和非正常失电时电磁线圈断电磁场消失，制动弹簧立即推动衔铁压紧摩擦片产生摩擦阻力，使电机或机电设备在短时间内刹车，一直保持到电磁线圈再次通电为止。摩擦片长期使用后的磨损量可通过调节压紧螺栓来调整，衔铁的压紧力度可通过调节制动弹簧调节螺栓来调整。安装定位销的作用是用于安装维修动摩擦片及定摩擦片时使用，使用时先将衔铁与磁轭靠在一起，用安装定位销固定，待花键轮、摩擦片安装固定好后，再将安装定位销取出即可。
本设计的干式多片失电式电磁制动器和现有技术相比具有结构简单、体积小、使用方便、安全可靠、制动力矩大、寿命长、对设备及人身有可靠地安全保障等特点，具有很好的推广使用价值。
