技术水平
本发明涉及一种带有电磁制动装置的电动机。
已经公知一种带有电磁制动器的电动机（GB920，485），该电动机具有一个有两个极的定子，这两个极分别具有一个向里突出的极靴，极靴被定子绕组包围。制动装置包括一个用于电动机转子制动的制动元件，制动元件对称地安置在每个极之内并且在中心被施加制动力。制动元件可以通过定子绕组的磁场克服制动力被调节。缺点是，制动元件在极内的安置不允许有高的脱开力，这样，只能对制动元件施加比较小的制动力。因此，该制动装置可达到的最大制动作用只是很小的，使得这种制动装置例如不适用于弯把手持砂轮机（角磨机）。
本发明的优点
本发明带有电磁制动装置的电动机的优点是，保证高的脱开力，从而可以达到高的制动力，产生相当好的制动作用。通过把制动元件作为摆杆构成，制动力在其摆动轴之外作用在其上，可以显著提高脱开力的大小。因此，该制动装置是极为有效的，并且也适合于在弯把手持砂轮机中使用。
附图
附图中示出了本发明的一个实施例，并且在下面的说明中详细地进行介绍。图中示出：

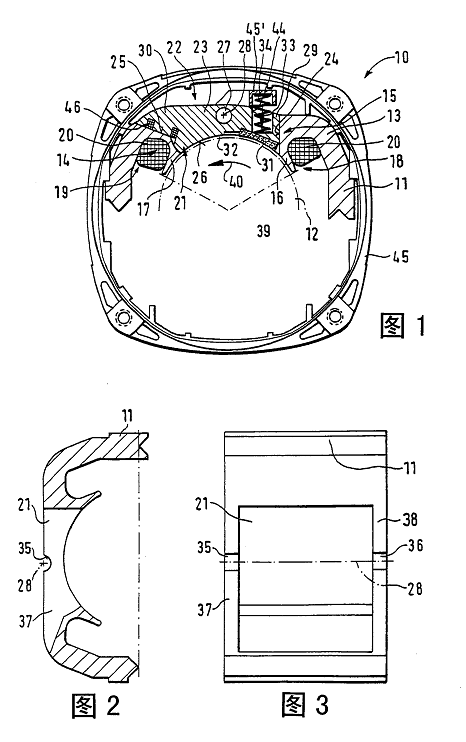

图1 本发明电动机的一个局部剖视图
图2 半个定子的剖面图，不包括装在其中的制动元件
图3 电动机定子叠片的俯视图
实施例描述
在图1中，用10标明一个电动机，该电动机具有一个定子11和一个转子12。这里只示出其上半部分的定子11构成一个极偶，其中一个极用14标明。极14具有一个从磁轭13向里朝转子圆周指向的极靴15，它在两侧末端呈现出极角16、17。在极角16、17和磁轭13之间形成了开口18、19，一个定子绕组20嵌入这些开口中。这样，定子绕组20包围了极靴15。
在定子11中，在极靴15的范围内形成了一个径向贯通的自由空间21，制动装置22的一个制动元件23装入这个空间内。制动元件23填满了极靴15在极角16、17之间的里面部分。制动元件23形成了侧面的、对着定子11的径向贯通分界面24、25以及一个朝着转子12的极面26。制动元件23用导磁材料制成，这样，从定子绕组20感应到定子11内和制动元件23内的磁通在分界面24、25内和在极面26内发生转移。
